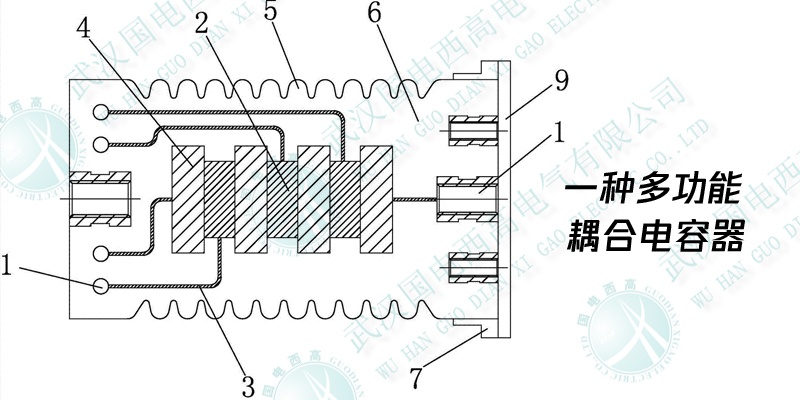

一種多功能耦合電容器，包括銅嵌件(1)、銅柱(2)、電線(3)、陶瓷電容(4)、瓷套(5)和環氧樹脂(6)，其特征在于：所述銅嵌件(1)、銅柱(2)、電線(3)、陶瓷電容(4)設置于所述瓷套(5)內，所述銅嵌件(1)設置在陶瓷電容(4)的兩側，所述陶瓷電容(4)為四個并排設置，四個所述陶瓷電容(4)套接有一銅柱(2)，所述銅柱(2)上連接有若干電線(3)，所述銅柱(2)的兩端面上的陶瓷電容(4)也連接有電線(3)，所述瓷套(5)內布滿環氧樹脂(6)，所述瓷套(5)的一端設有套管法蘭(7)、密封圈(8)和密封蓋(9)，所述密封圈(8)位于所述套管法蘭(7)和所述密封蓋(9)之間。

目前耦合電容器在35～220kV系統中被大量使用，一旦在運行中發生損壞事故，必將引起整條線路大面積停電。因此，加強對耦合電容器的局部放電檢測，采取行之有效的試驗措施，確保耦合電容器的安全運行具有特別重要的現實意義。一些省區的運行情況表明，耦合電容器的爆炸事故已成為當前比較突出的問題。分析其爆炸的特點可知，爆炸事故大都發生在常規預防性試驗合格的耦合電容器中，這說明目前所采用的常規試驗方法存在一定的局限性，還不能完全有效地檢測出危及耦合電容器安全運行的局部放電隱患。建議采用GDPD-414便攜式局放診斷分析儀在線檢測耦合電容器的局部放電，對及時檢出耦合電容器的局部放電缺陷，防止運行中的爆炸事故十分有效。
