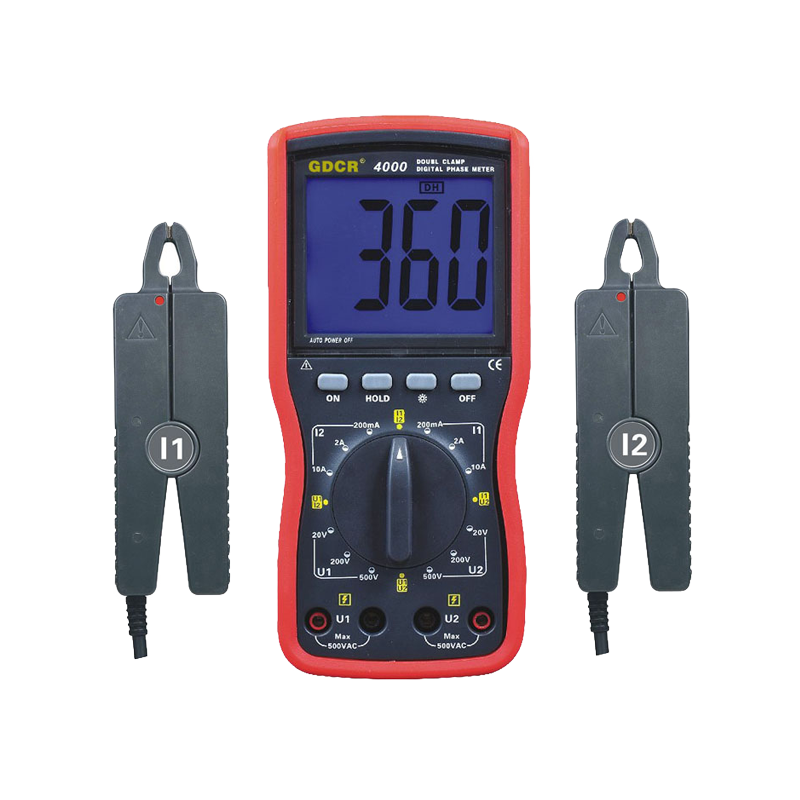

GDCR4000手持式雙鉗伏安相位表可以在被測回路不開路的情況下直接測量交流電壓和交流電流，測量?jī)呻妷洪g、兩電流間和電壓電流間的相位，此外，還可間接測得電路的功率因數和功率，可以判別三相相序，變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。
| 影響量 | 基準條件 | 工作條件 | 備注 |
| 環境溫度 | 23℃±1℃ | -10℃～40℃ | |
| 環境濕渡 | 40%～60% | ＜85% | |
| 信號波形 | 正弦波 | 正弦波 | β=0.05 |
| 信號頻率 | 50HZ±1HZ | 45HZ～65HZ | |
| 儀表工作電壓 | 9V±0.1V | 9V±1V | |
| 外電場、磁場 | 應避免 | ||
| 被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
| 功 能 | 相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試 |
| 電 源 | DC9V 堿性干電池（1.5V AA×6） |
| 功 耗 | 開啟背光燈最大約35mA,電池連續工作約40小時 |
| 關閉背光燈,儀表耗電約5mA,電池連續工作約300小時 | |
| 顯示模式 | LCD顯示，藍屏背光功能，適合昏暗場所 |
| LCD尺寸 | 70mm×62mm |
| LCD顯示域 | 64mm×54mm |
| 儀表尺寸 | 長寬厚：196mm×92mm×54mm |
| 鉗口尺寸 | Φ40mm |
| 采樣速率 | 約3次/秒 |
| 量 程 | 交流電壓：0～20V/200V/500V |
| 交流電流：0～200mA/2A/10A | |
| 相位：0～360° | |
| 測量相位時被測信號的幅值范圍 | 測U1-U2相位時：30V～500V |
| 測I1-I2相位時：10mA～10.00A | |
| 測U1-I2或I1-U2相位時：10V～500V、10mA～10.00A | |
| 數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“DH”符號顯示 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電壓檢測 | 當電池電壓低于7.8V～8V時，電池電壓低符號顯示，提醒更換電池 |
| 儀表質量 | 主機約550g（帶電池），表鉗約170g×2，測試線約250g |
| 測試線長度 | 1.5m |
| 電流鉗線長 | 2m |
| 工作溫濕度 | -10℃～40℃； 80%Rh以下 |
| 存放溫濕度 | -10℃～60℃； 70%Rh以下 |
| 輸入阻抗 | 測試電壓各檔輸入阻抗為：2MΩ |
| 測U1U2相位時電壓輸入阻抗為：40KΩ | |
| 耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘；兩電壓輸入端之間能承受500V/50Hz的正弦波交流電壓歷時 1分鐘的試驗 |
| 絕 緣 | 儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ |
| 結 構 | 雙重絕緣 |
| 類 別 | 量 程 | 分辨率 | 基本誤差 |
| 電 壓 | 20V | 0.01V | ±(1.2%rdg+2dgt) |
| 200V | 0.1V | ||
| 500V | 1V | ||
| 電 流 | 200mA | 0.1mA | ±(1.0%rdg+2dgt) |
| 2A | 1mA | ||
| 10A | 10mA | ||
| 相 位 | 0～360° | 1° | ±3° |
