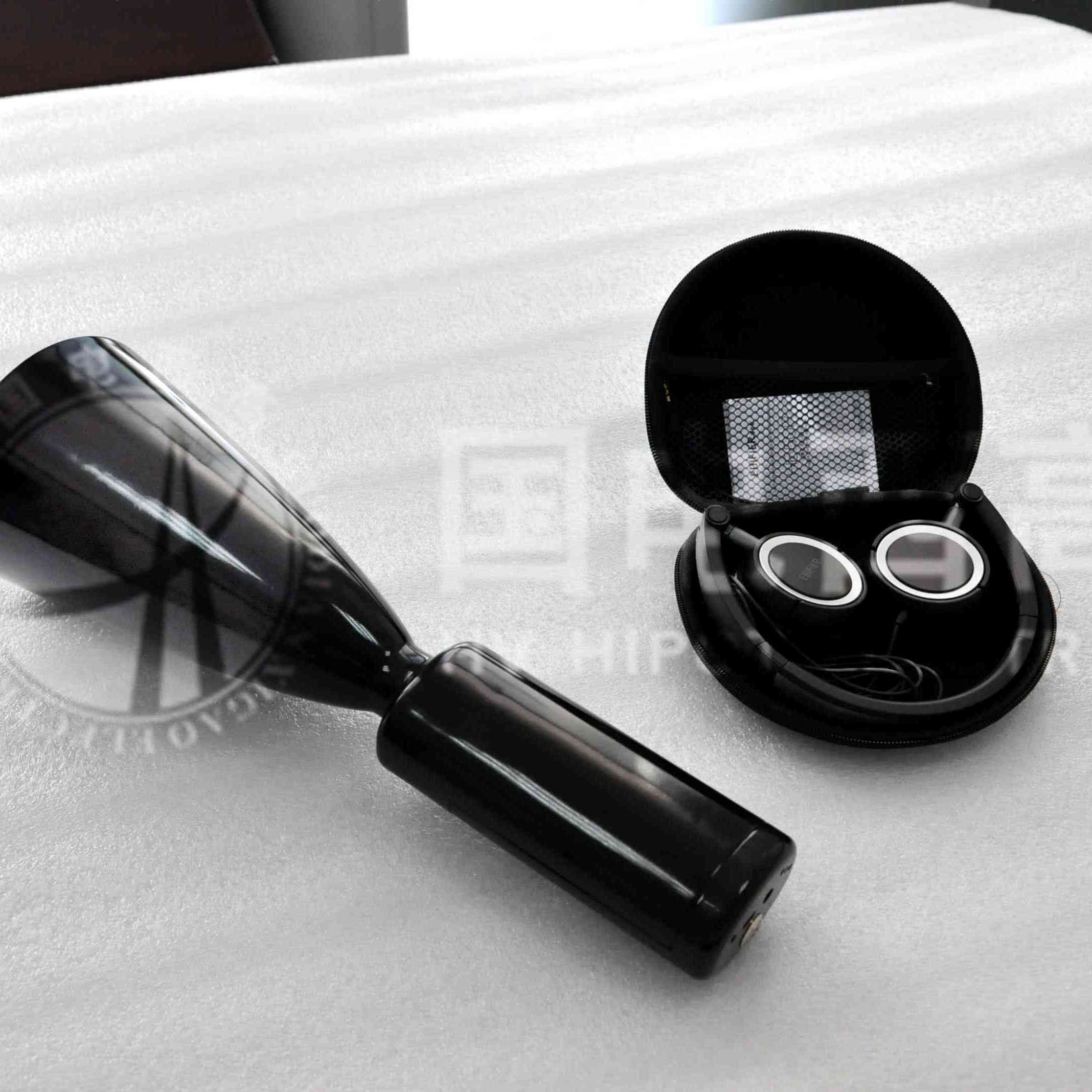

診斷和檢測局部放電是一種非常有效的中壓和高壓配電網絡狀態監測技術，可以涵蓋開關、電纜、架空線。局放是中壓和高壓設備和電纜絕緣故障的常見原因之一。局部放電檢測可以檢出有害的缺陷，從而幫助確認未來的潛在的故障。在長期運行中，高壓開關柜受電、熱、化學及異常狀況影響形成絕緣劣化，易導致電氣絕緣強度降低甚至發生絕緣事故，造成非常大的經濟損失和供電損失。實踐表明：局部放電是導致運行設備絕緣劣化，發生絕緣故障的最主要原因。GD-610C 遠程超聲波局放測試儀采用超聲頻譜探測頭(傳感器)采集超聲波信號通過分析信號音來診斷配電線路事故隱患的帶電檢測診斷裝置。此裝置在帶電的情況下判斷有故障隱患的線路位置和故障類型，在采集超聲波異常信號后，傳輸?shù)街鳈C，轉換為可聽聲音信號及波形，最后通過分析軟件準確的診斷出事故隱患類型及不良等級，可以幫助巡檢人員準確發現線路故障隱患預防大事故的發生，避免了不必要的停電，縮小了停電范圍，提高了巡檢人員的工作效率和電力線路的健康指數。我公司目前已經在全國范圍內多個省市進行了使用，效果良好。

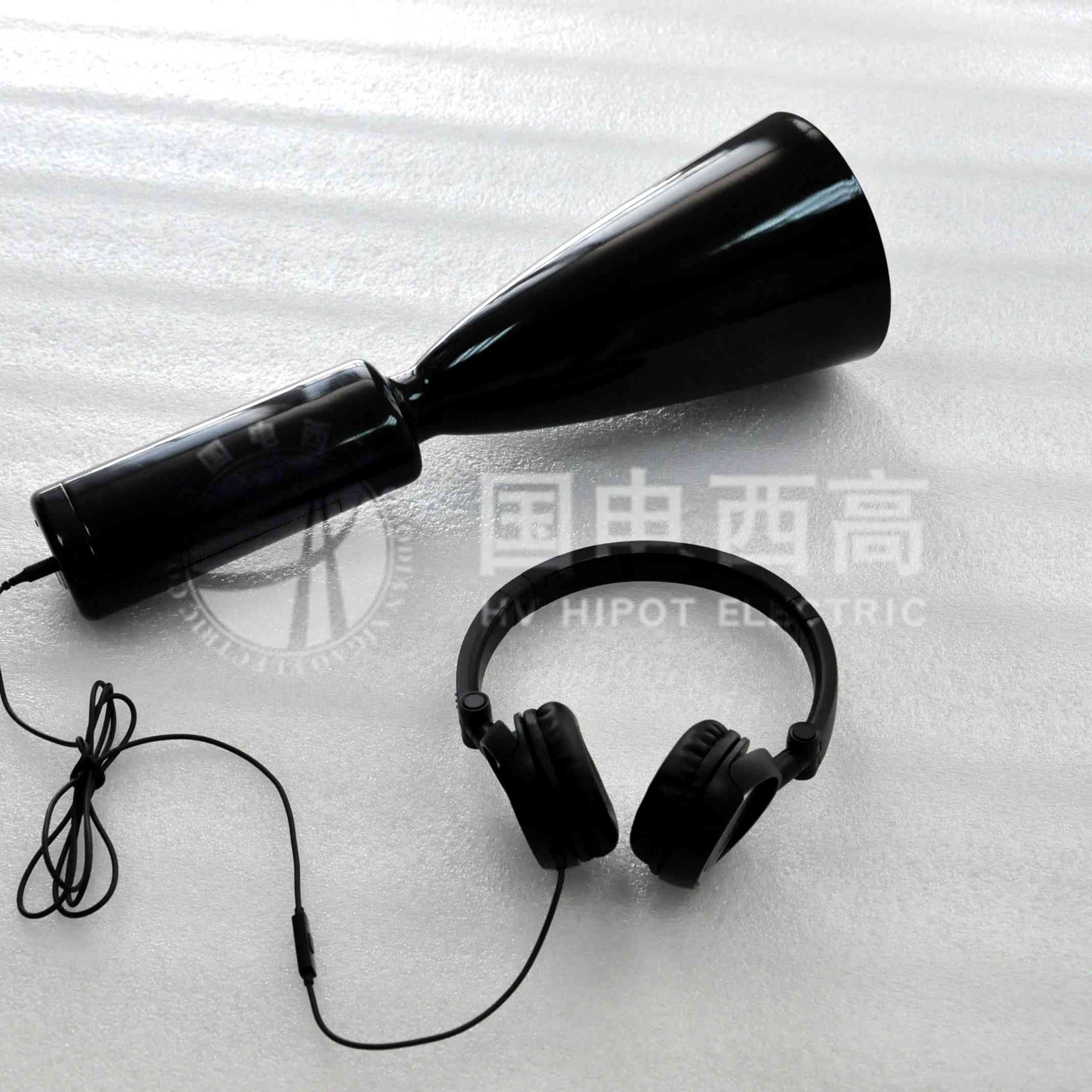

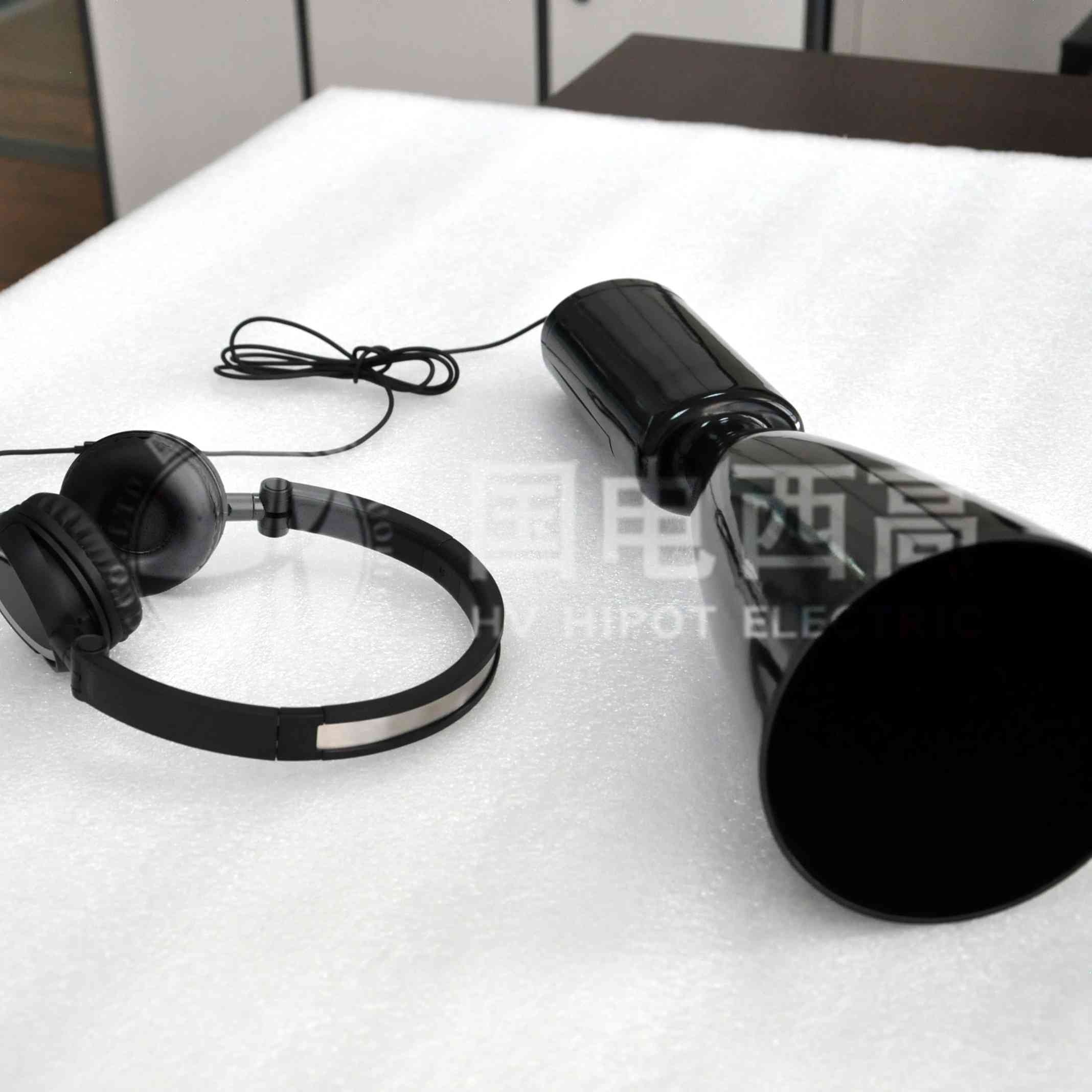

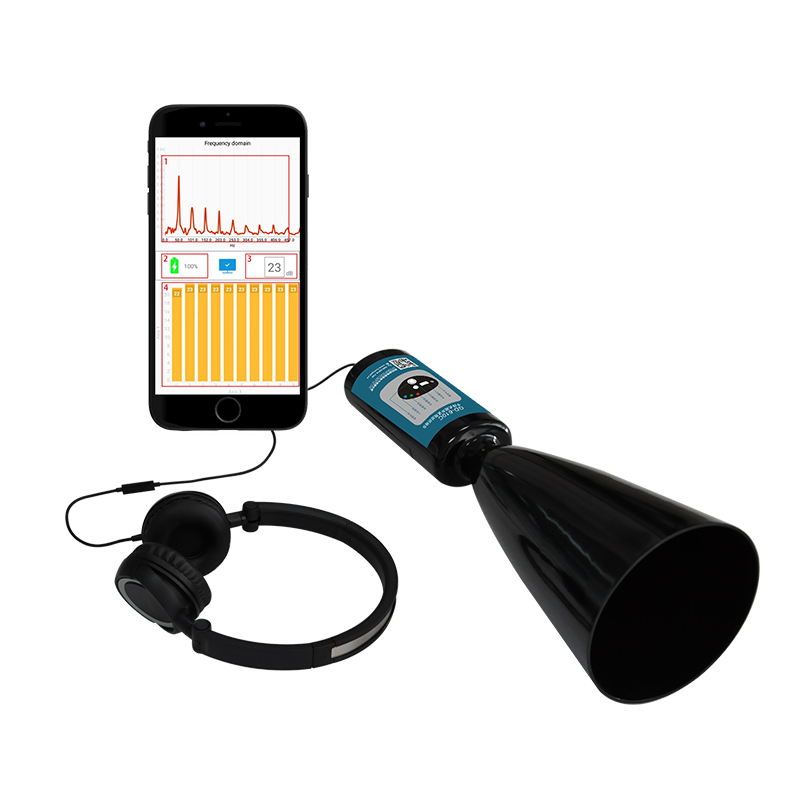

國電西高自主研發的GD-610C遠程超聲波局放測試儀采用速慧（smart quick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進國際先進的局放檢測技術研發生產的便攜式高效的“初檢合格”式設備絕緣狀態巡檢工具，它集成了遠距離超聲波檢測模式，可以非常簡便的檢測3～110kV輸電線路及中高壓開關柜等電力設備的局部放電活動。定期的使用GD-610C遠程超聲波局放測試儀檢查運行中的開關柜和輸電架空線路，可以有效檢查出輸電架空線路、開關柜的故障風險及設備運行中絕緣老化形成的局部放電趨勢，及時制定檢修維護方案避免故障擴大。
產品特點

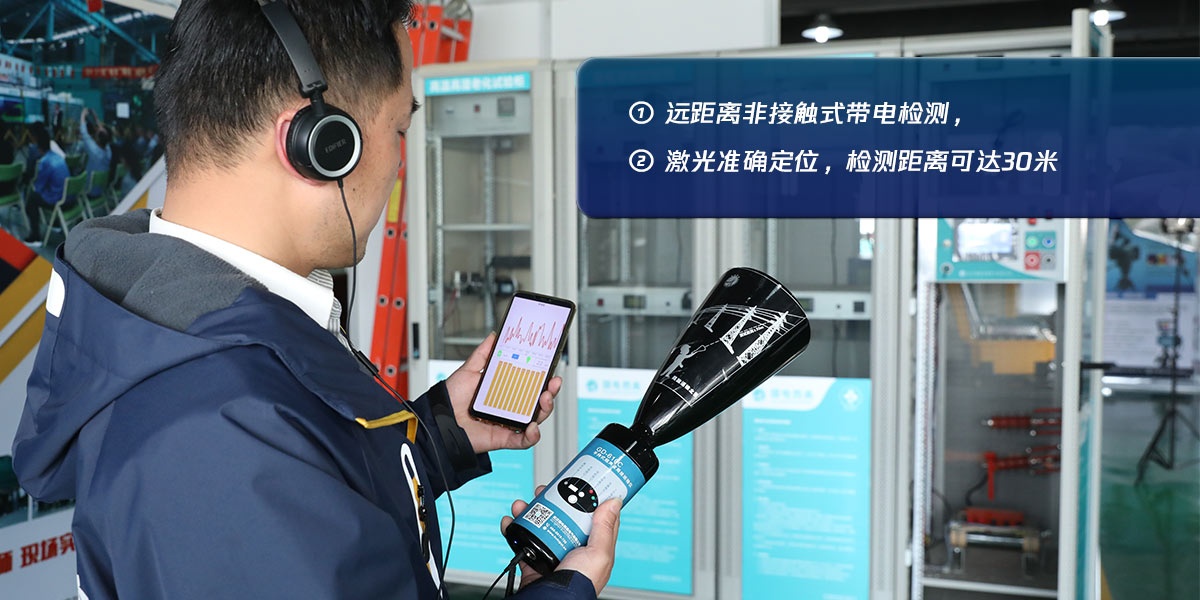

激光定位，極強方向性和指向性
|
1 、軟件 : |
|
|
系統 |
Android 8.0.0 及以上 |
|
內存 |
4.0GB |
|
功能 |
數據顯示，圖表顯示 |
|
存儲 |
64GB |
|
拍照 |
支持 |
|
2 、超聲波傳感器： |
|
|
測量范圍 |
-7dB~60dB |
|
分辨率 |
1dB |
|
精度 |
± 1dB |
|
靈敏度 |
-65dB |
|
傳感器中心頻率 |
40.0±1.0KHz |
|
傳感器帶寬 |
2.0KHz |
|
3 、電池： |
|
|
內置電池 |
鋰電池， 8.4V ， 3500mAh |
|
使用時間 |
大約 8 小時 |
|
充電時間 |
大約 5 小時 |
|
電池保護 |
過壓過流保護 |
|
4 、電池充電器： |
|
|
額定電壓 |
8.4V |
|
充電輸出電流 |
2A |
|
使用溫度 |
-20 ℃ -60 ℃ |
|
使用濕度 |
<80% |
|

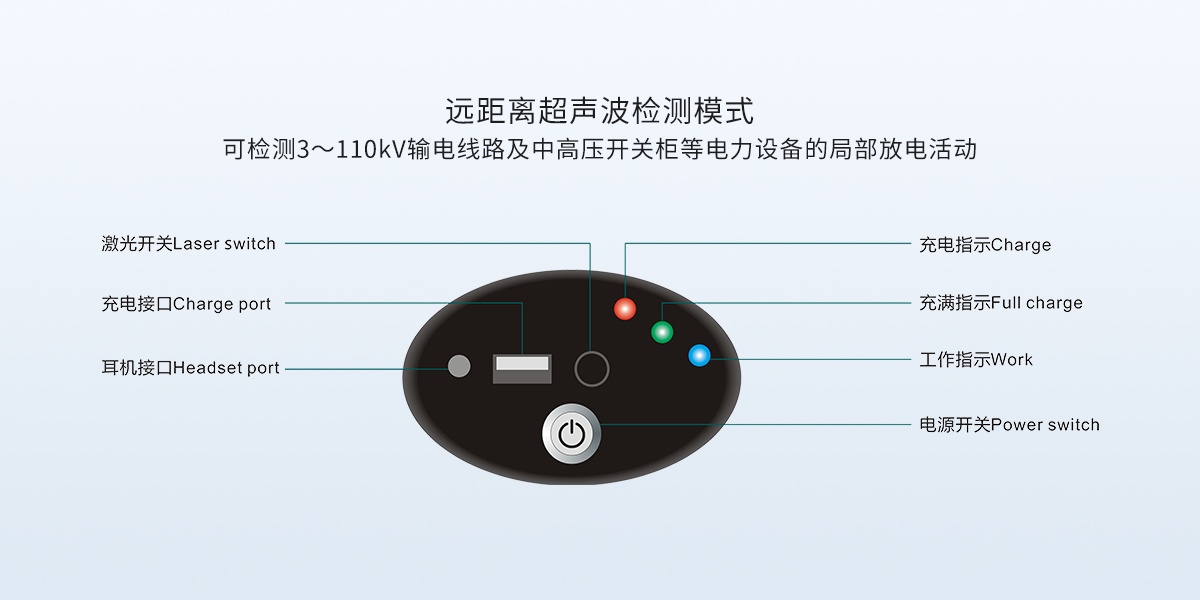

5 、硬件： |
|
|
外殼 |
單色成型塑料 |
|
屏幕 |

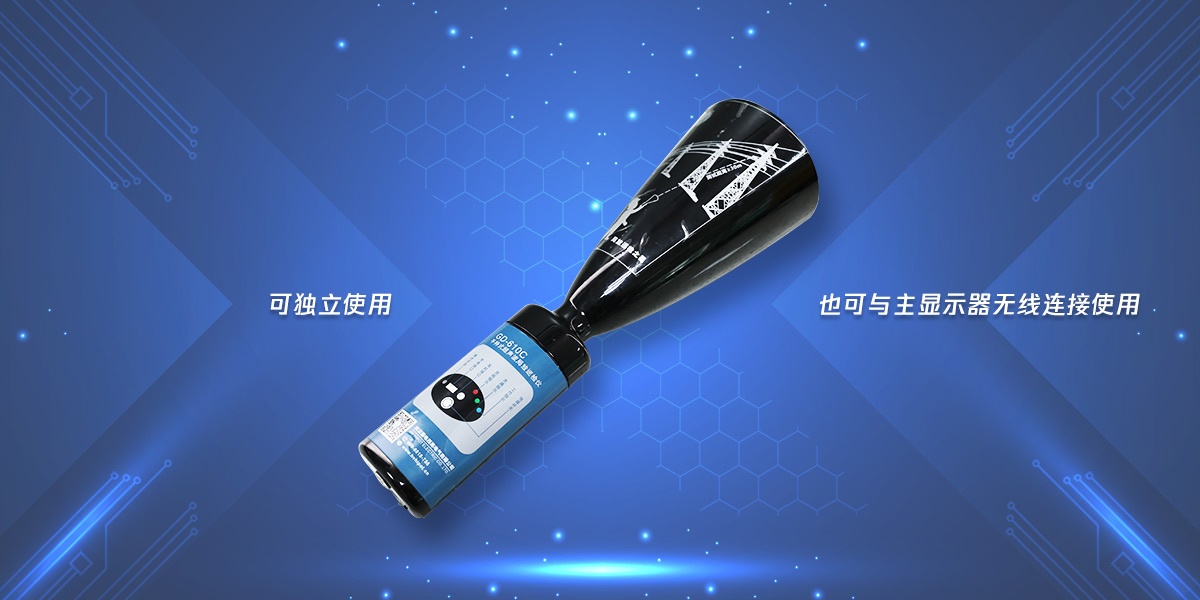

無線顯示器（安卓手機或者安卓平板電腦） |
|
控制 |
啟動 / 關閉按鍵 |
|
接口 |
充電器接口；耳機接口； |
|
耳機 |
高保真降噪有線耳機； |
|
6 、尺寸： |
|
|
儀器尺寸 |
380mm×30mm |
|
儀器重量 |
0.5KG |
|
主機箱體尺寸 |
395mm×295mm×105mm |
|
主機箱體重量 |
2.3KG |
|
整套設備重量 |
2.7KG |
|
7 、工作環境： |
|
|
使用溫度 |
-20℃~50℃ |
|
環境濕度 |
0-90%RH |
|
IP 等級 |
54 |
