技術特點
產品參數
產品圖集
客戶案例

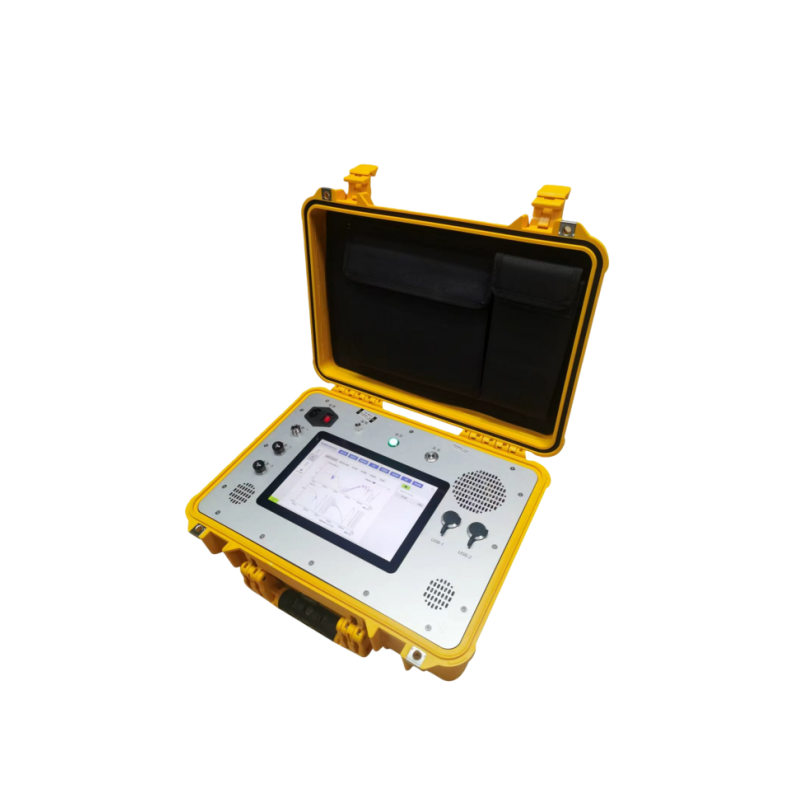

BISA電纜寬頻阻抗譜分析儀是一款緊湊、便攜的電纜局部狀態診斷和缺陷定位設備。不論在實驗室環境還是現場復雜的電磁環境，儀器都能以極高的精度，快速、無損地完成測試，顯著減少停電時間。

本設備是基于傳輸線理論，利用電纜的阻抗特性，測量電纜在不同頻率下的阻抗變化，通過數字信號處理，進而對電纜結構或缺陷進行精準測量和定位。在電纜首端注入掃頻信號和加窗傅立葉變換，實現對電纜結構、阻抗等參數的精準測量以及微弱缺陷的精準定位。高頻電壓信號產生的電磁波在電纜傳播時遇到非均勻介質會產生反射電壓，通過時頻轉換算法對頻率一反射電壓幅值進行處理即可得到電纜每個區域的波阻抗特征。基于C語言平臺開發的測試軟件使電纜測試與診斷過程更加簡潔、迅速。測試前只需簡單設置少量參數，即可開始測量。智能定位輔助功能可向用戶直觀地表明缺陷的具體位置及嚴重程度。

操作簡單，用戶體驗好，可針對不同工況設置參數，一鍵完成檢測及定位；
可檢測因受潮、過熱、外力破壞、化學、輻照、水樹等厘米級微小缺陷；
適用于低壓配電電纜、無鎧電纜、輸電電纜、低壓直流電纜等多種不同類型電纜的測試；
階躍響應、脈沖響應、脈沖幅值三種顯示方式；多維度呈現故障特性；
特征分折與對比分折柱狀圖提供直觀的狀態結果；
無損、非侵入、非破壞的低壓測試技術；
寬頻帶、低衰減技術顯著提升早期缺陷識別分辨力；
軟件界面直觀，分折簡易；
實現無損檢測，有效檢測距離長，定位精度高，大幅減少人工及運維成本;

產品參數

頻率范圍	100kHz~100MHz	9kHz~1GHz
最大輸出功率	0dBm	±10dBm
動態范圍	85db	115db
測試端口數量	1/3	1/3
頻率精度	2ppm	7ppm
測試速度	1000點/秒	10000點/秒
最大掃頻點數	10000點	50000點
電纜長度范圍	10m~100km	10m~200km
定位精度	全長的±0.5%	全長的±0.1%±10cm
被測試品類型	帶屏蔽的電纜	帶屏蔽的電纜無屏蔽電纜特種低壓電纜電纜外護套
顯示方式-原始數據	反射系數波阻抗	反射系數波阻抗
顯示方式-結果分析	脈沖響應 脈沖幅值	脈沖響應 脈沖幅值階躍響應
分析功能	特征分析	特征分析對比分析帶寬調節分析
供電方式	電池供電	交流電源
