串聯諧振耐壓試驗裝置是一種廣泛應用于電力設備絕緣性能檢測的重要設備。其工作原理基于串聯諧振現象，通過調節試驗回路的參數，使系統在工頻或接近工頻條件下產生諧振，從而實現對被試品的高壓試驗。這種裝置具有輸出波形好、設備體積小、試驗效率高等顯著優勢，已成為電力系統預防性試驗中不可或缺的檢測手段。

在電力系統中，各類高壓設備的絕緣性能直接關系到電網的安全穩定運行。傳統的工頻耐壓試驗設備往往體積龐大、重量驚人，且需要大容量電源支持，給現場試驗帶來諸多不便。而串聯諧振耐壓試驗裝置則巧妙地利用了電感和電容的諧振特性，在特定頻率下產生高壓，大大降低了電源容量需求，提高了試驗的便捷性和安全性。

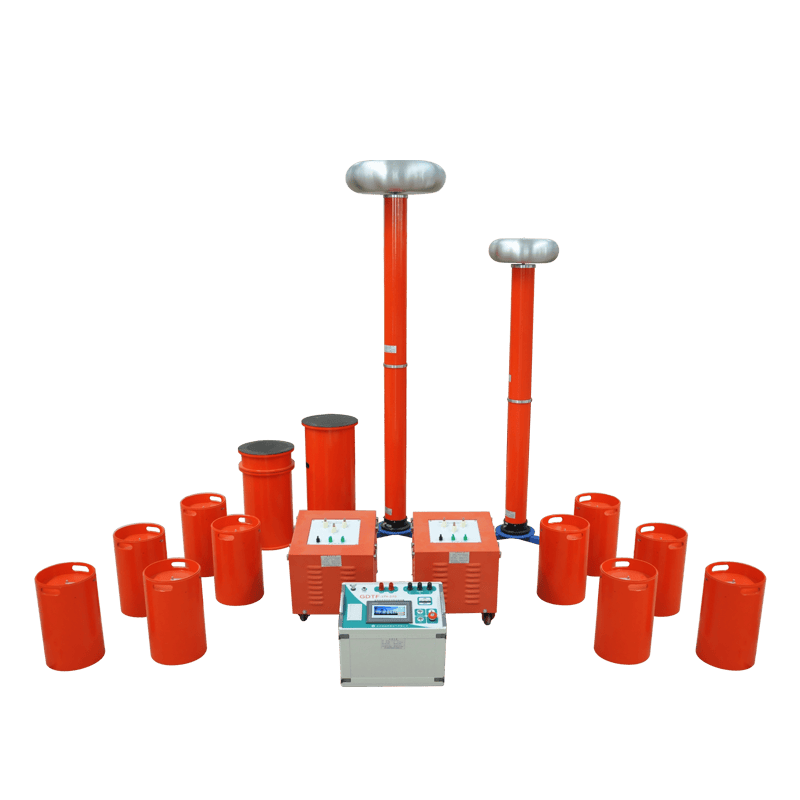

串聯諧振耐壓試驗裝置的核心部件包括可調電抗器、勵磁變壓器、分壓器和控制系統等。其工作原理可簡述為：當試驗回路中的感抗與容抗相等時，系統即處于諧振狀態。此時，回路中的電流僅受電阻限制，而電感和電容上的電壓則會顯著升高，達到試驗所需的高壓水平。通過精確調節電抗器的電感量，可以使系統在50Hz工頻下產生諧振，從而實現對被試品的高壓試驗。

具體而言，串聯諧振耐壓試驗裝置的工作過程可分為以下幾個步驟：首先，根據被試品的電容特性，計算出所需的諧振電抗值；然后，通過調節可調電抗器的電感量，使系統達到諧振條件；接著，緩慢升高勵磁電壓，使回路電流逐漸增大；最后，當電壓達到預定試驗值時，保持一定時間，完成耐壓試驗。整個過程中，控制系統會實時監測電壓、電流等參數，確保試驗的安全進行。

串聯諧振耐壓試驗裝置具有多項技術優勢。首先，由于諧振狀態下電源僅需提供回路損耗功率，因此所需電源容量大大減小，通常僅為被試品容量的1/10至1/20。其次，裝置輸出的電壓波形接近理想正弦波，諧波含量極低，能夠真實反映被試品在實際運行條件下的絕緣性能。再者，當被試品發生擊穿時，諧振條件立即被破壞，高壓自動消失，不會產生過大的短路電流，安全性顯著提高。

在實際應用中，串聯諧振耐壓試驗裝置可分為固定頻率式和變頻式兩種類型。固定頻率式裝置通過調節電抗器的電感量來實現諧振，適用于電容變化不大的被試品；而變頻式裝置則通過改變輸出頻率來匹配被試品電容，適用范圍更廣。現代先進的串聯諧振裝置通常采用電力電子技術和數字控制技術，實現了自動調諧、自動升壓、自動保護等功能，大大提高了試驗的自動化程度和可靠性。

串聯諧振耐壓試驗裝置在電力設備試驗中有著廣泛的應用。它可用于發電機、電力變壓器、GIS設備、電纜等高壓設備的交流耐壓試驗，也可用于大型電容器的老練試驗。特別是在超高壓、特高壓設備的現場試驗中，串聯諧振裝置因其便攜性和高效性而成為首選方案。隨著電力設備向高電壓、大容量方向發展，對絕緣性能的要求也越來越高，串聯諧振耐壓試驗技術必將發揮更加重要的作用。

值得注意的是，串聯諧振耐壓試驗雖然具有諸多優勢，但在實際應用中仍需注意以下事項：首先，必須準確測量被試品的電容量，以確保諧振點的正確計算；其次，試驗過程中應密切監視電壓、電流波形，防止過電壓或過電流現象；再次，對于具有局部放電特性的設備，應結合局部放電檢測進行綜合判斷；最后，試驗結束后應充分放電，確保人員和設備安全。

隨著電力檢測技術的不斷發展，串聯諧振耐壓試驗裝置也在持續改進和創新。現代裝置普遍采用數字化控制技術，實現了更高精度的參數測量和更完善的安全保護；一些先進裝置還配備了遠程監控功能，支持試驗數據的自動記錄和分析。未來，隨著新材料、新工藝的應用，串聯諧振耐壓試驗裝置將朝著更輕量化、智能化的方向發展，為電力設備的安全運行提供更加可靠的保障。

串聯諧振耐壓試驗裝置憑借其獨特的工作原理和顯著的技術優勢，已成為電力設備絕緣檢測的重要手段。它不僅能有效評估設備的絕緣性能，還能大幅提高試驗效率和安全性。隨著電力行業的快速發展，這項技術必將不斷完善和創新，為電網安全穩定運行做出更大貢獻。
