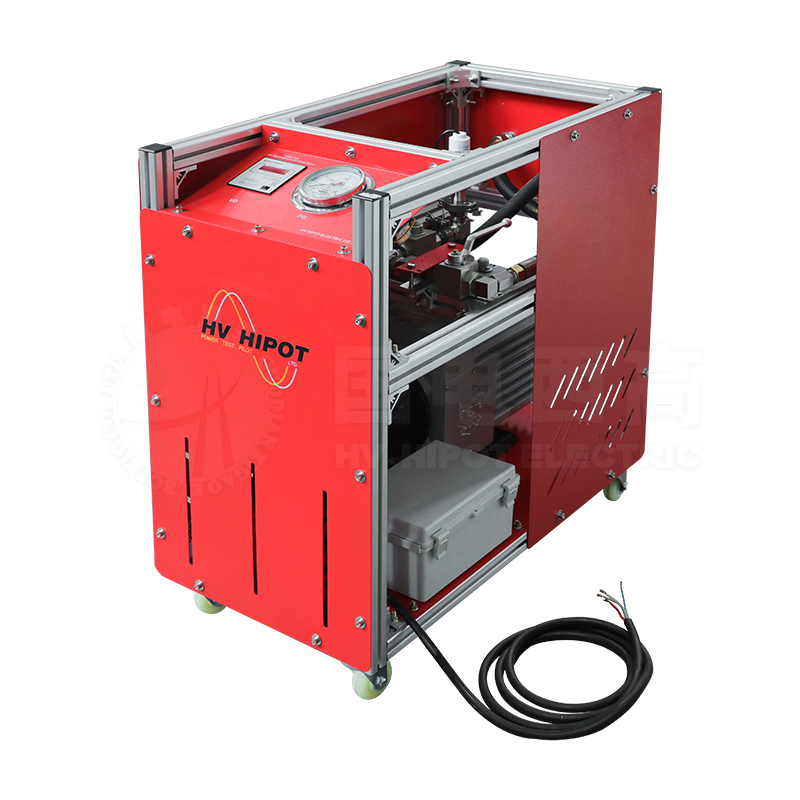

GDQC-55A SF6抽真空充氣裝置用于SF6氣體絕緣電氣設備的制造、使用及科研部門從SF6氣體絕緣電氣設備抽真空及充氣的專用設備。
1、該設備能對SF6電器開關抽真空并測定真空度。
2、能對SF6電器開關充入SF6氣體。
|
型 式 |
手推移動式 |
|
工作原理 |
高壓球閥，真空計輔助真空泵抽真空 |
|
抽速(m3/h） |
55 |
|
設備極限真空(絕對壓力Pa) |
10 |
|
抽真空初壓力 |
53kPa |
|
抽真空終壓力 |
30Pa |
|
回充速率 |
5m3/h |
|
真空計量方式 |
數字式真空計 |
|
真空計測量范圍 |
0-103pa |
|
年泄漏率 |
≤1% |
|
工作環境溫度 |
上限：+40℃ 下限：+5℃，-10℃，-30℃ |
|
噪聲 |
≤60dB聲壓級 |
|
電源 |
交流三相/四芯制380V＋10%，50Hz |
|
功率(KW) |
1.5 |
|
SF6專用球閥 |
高壓真空兩用球閥（13.5MPa,無泄漏） |
|
抽真空接口 |
M20×1.5可選 |
|
出廠配用鋼絲編織橡膠軟管 |
M20×1.5 ~ M30×1.5 米一根 G5/8D ~ M30×1.5 米一根 |
|
重量(Kg) |
66 |
|
外形尺寸（mm） |
800*560*770 |
