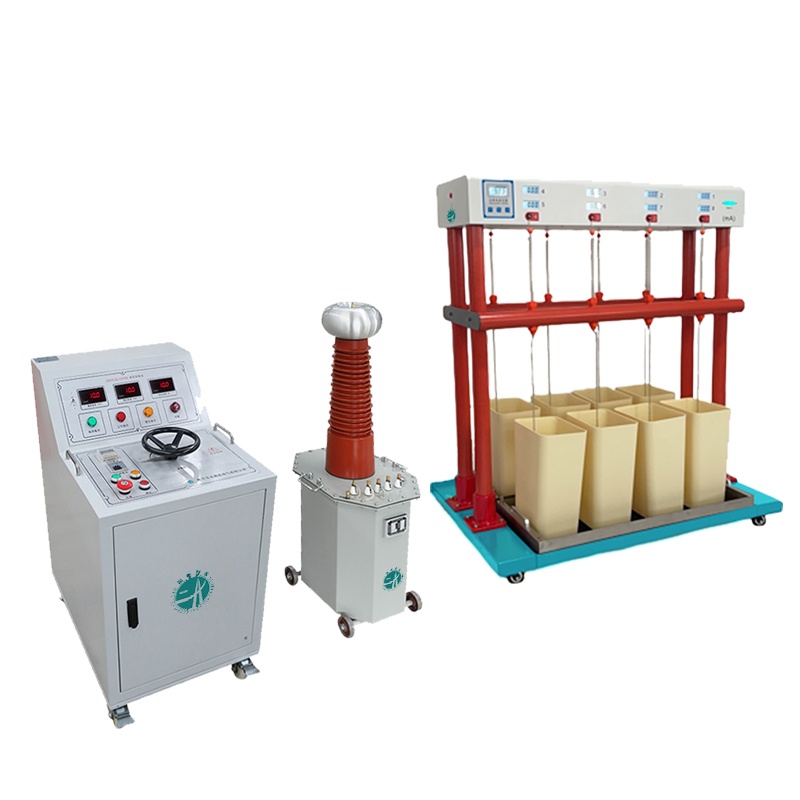

GDJS-108D 絕緣手套（靴）耐壓試驗裝置根據《DLT 976-2017 帶電作業工具、裝置和設備預防性試驗規程》、《DLT 1476-2023電力安全工器具預防性試驗規程》、《GBT 17622-2008帶電作業用絕緣手套》、《CB21148 2020足部防護 安全鞋》等相關規程中關于工頻耐壓的要求基礎上研發而成。可以按要求對絕緣靴、絕緣手套等安全工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業。
執行標準
DL/T474.4-2018 現場絕緣試驗實施導則:交流耐壓試驗
DL/T848.2-2018 高壓試驗裝置通用技術條件:工頻高壓試驗裝置
GB/T16927.1-2011 高電壓試驗技術：一般定義及試驗要求
DL/T 976-2017 帶電作業工具、裝置和設備預防性試驗規程
DL/T 1476-2023 電力安全工器具預防性試驗規程
GB21148 2020 足部防護 安全鞋
GB/T 17622-2008帶電作業用絕緣手套
|
控制部分 |
|
|
輸入電壓 |
AC 220V±10% 50Hz±1 |
|
輸出容量 |
10kVA |
|
低壓輸出 |
AC 0～250V |
|
輸出電流 |
50A（Max） |
|
低壓電流測量范圍 |
0-50A 分辨率：0.1A |
|
高壓電壓測量范圍 |
AC 0～100kV 分辨率：0.1KV |
|
高壓電流測量范圍 |
AC 0～100mA 分辨率：0.1mA |
|
計時范圍 |
0～99H |
|
電壓精度 |
≤±3%(10%~100%量程) |
|
電流精度 |
≤±3%(10%~100%量程) |
|
規格尺寸 |
350*480*970 110KG |
|
變壓器部分 |
|
|
輸出容量 |
10kVA |
|
低壓（輸入）電壓 |
AC 0～200V |
|
低壓（輸入）電流 |
AC 0～50A |
|
高壓（輸出）電壓 |
AC 0～100kV |
|
高壓（輸出）電流 |
0-100mA |
|
測量變比 |
1000：1 誤差：±1% |
|
阻抗電壓 |
≤12%； |
|
空載電流 |
≤10%； |
|
運行時間 |
額定容量下5min開，5min關斷續周期工作制，1/3額定電壓和1/3額定電流下可長期運行 |
|
規格尺寸 |
350*480*970 110KG |
|

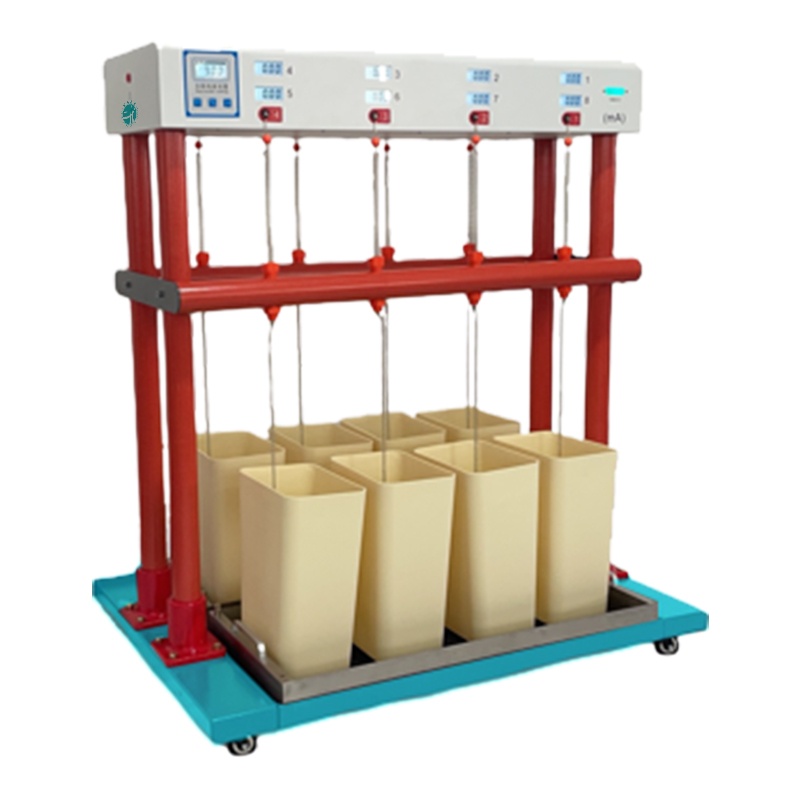

絕緣手套（靴）智能試驗裝置-泄漏電流測控平臺 |
|
|
試驗工位 |
8 |
|
泄漏電流測量范圍 |
AC 0～30mA 分辨率：0.01mA |
|
設備規格尺寸 |
100*760*1150 50KG |
