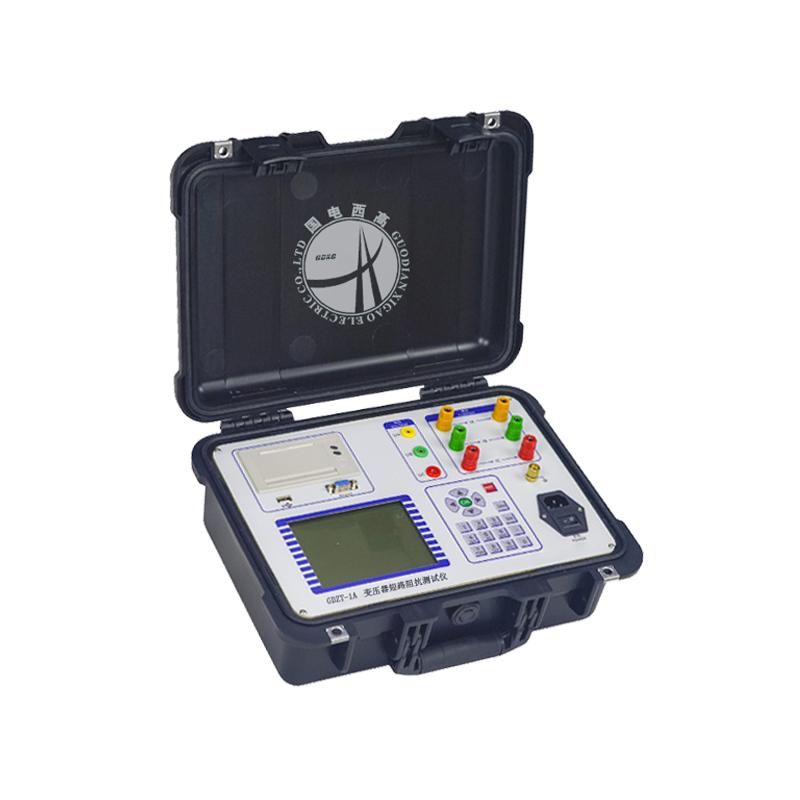

變壓器短路阻抗測試儀專門用于測量大小型變壓器功率特性的智能化儀器，完全滿足國標GB1094.1-1996《電力變壓器》的技術要求，即使在試驗電壓、試驗電流波形嚴重畸變或者被測變壓器的功率因數極低的情況下，也能保證足夠的測量精度。

功能特點

變壓器短路阻抗測量儀是我公司根據《GB1094.1－1996變壓器》、《DL/T596－1996電力設備預防性試驗規程》及《DL/T1093-2008電力變壓器繞組變形的電抗法檢測判斷導則》的規定專門研制生產。儀器內部采用電壓、電流高精度同步交流采樣及DFT等數字信號處理技術，測量數據準確、穩定。

儀器采用單相電源或者三相電源進行測量，儀器有低電壓測試自動折算到額定電壓功能，適合現場使用。該儀器可同步測量電壓，電流，功率，電源頻率。儀器可自動記錄測試數據，內置不掉電存儲器，可長期存儲測量數據，儀器自帶高速熱敏打印機，可以現場打印測試數據，高清晰液晶顯示屏，全中文菜單及操作提示，操作簡易直觀。

產品參數

1.絕緣性能參數

（1）絕緣電阻≥100MΩ（1000V）

（2）絕緣強度≥2000VAC/50Hz/1min

（3）測試點：電壓、電流輸入端子對機殼之間、電流輸入端對機殼之間、電源輸入端對機殼之間。

2.使用和貯存環境

使用環境：溫度：-10o～50oC，濕度（RH）：15～80％

貯存環境：溫度：-20o～65oC，濕度（RH）：15～85％

3.儀器的體積和重量

主機外形尺寸：380×290×160（mm）

儀器凈重質量：4kg

4．儀器供電電源

電源電壓:220VAC+10%
