國電西高GDHG-106B型CT/PT特性測試儀是國電西高針對保護類、計量類CT/PT進行測試而研發并享有自主知識產權的第五代全自動型測試儀器，該儀器適用于實驗室也適用于現場檢測，它集我們多年之生產經驗，博采眾長，摒棄華寵，突出實用，功能全面。可輕松便捷地對互感器做伏安特性、變比、比差、角差、負荷等測試項目。
國電西高GDHG-106B CT/PT互感器特性測試儀

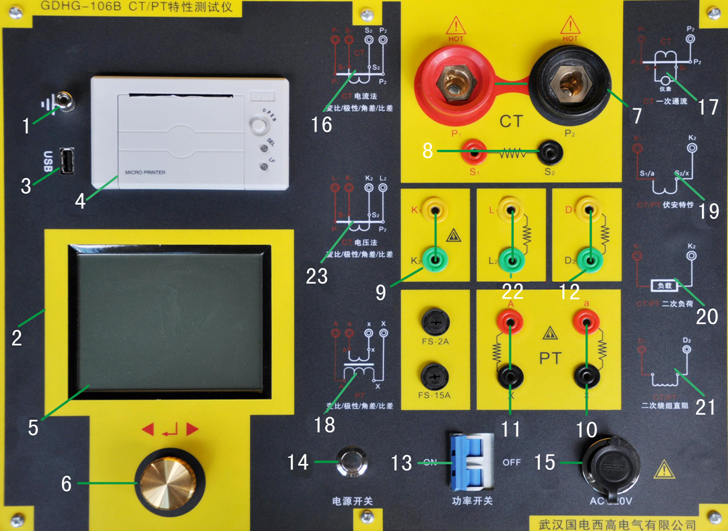

CT/PT互感器特性測試儀面板結構與注釋
面板注釋：
1——設備接地端子
2——顯示器標志
3——通訊口
4——打印機
5——液晶顯示器
6——控制器
7——CT變比/極性試驗時，大電流輸出端口
8——CT變比/極性(角差/比差)試驗時，二次側接入端口
9——CT/PT伏安特性試驗時，電壓輸出端口；CT/PT負荷試驗端口
10——PT變比/極性（角差/比差試驗）時，一次側接入端口
11——PT變比/極性（角差/比差試驗）時，二次側接入端口
12——CT/PT直阻測試端口
13——過流保護（功率）開關
14——主機開關
15——主機電源插座
16、17、18、19、20、21、22、23——測試項目接線簡圖
