電纜變頻串聯諧振試驗裝置是電力檢測行業對大容量被試品的耐壓試驗設備，廣泛應用于電力工程調試項目。串聯諧振裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0。1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。

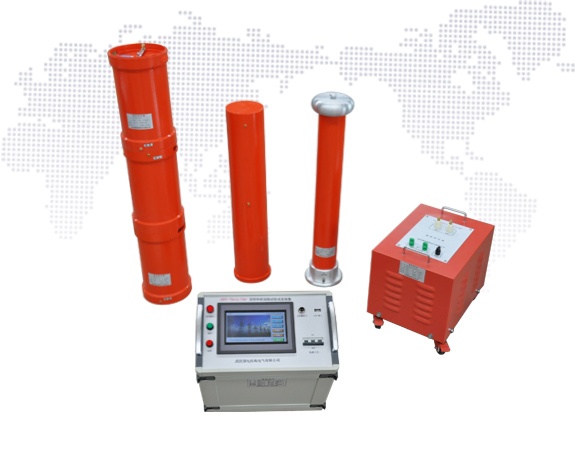

國電西高GDTF系列電纜變頻串聯諧振試驗裝置

　　電纜串聯諧振耐壓裝置在出廠之前，都會經過嚴格質檢。但是為什么到了試驗現場，變頻電源會出現升壓升不起來的現象呢？下面國電西高為您介紹由接線引起的原因：

　　1。接線錯誤。根據測試原理，變頻電源的信號線應該與分壓器的采集信號柱相連。如果出現接線錯誤，則會導致升壓升不起來，這時只需將按照串聯諧振的操作說明，將各部分與被試品正確接線，即可解決升壓問題。

　　2。短接線斷了。在試驗中，勵磁變和電抗器通過短接線聯結，從而保證升壓試驗正常進行，當短接線出現故障，則表示勵磁變和電抗器均不能正常工作，出現升不了壓的情況實屬正常。通常情況，廠家在發貨時，除了試驗必須的測試線外，均會預留一些。只需更換故障短接線，就可以正常升壓。

　　在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
