GD-4133多次脈沖電纜故障測試儀用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。下面，國電西高將為大家介紹電纜故障測試儀的操作技巧。

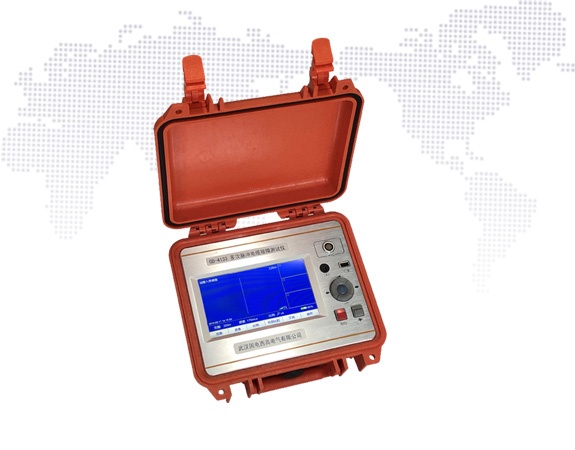

國電西高GD4133 多次脈沖電纜故障測試儀

　　一、現場按多次脈沖法接好線路后，一次施加沖擊高壓如果得不到較為理想的測試波形，也是很正常的。因為事先并不知道故障的距離，故障點的抗電強度也不清楚。如果沖擊電壓加得不夠高，故障點沒有被沖擊高壓擊穿產生電弧，是采集不到故障回波的。這時只能看到終端開路波形。必須提高沖擊電壓直到看到故障回波為止。

　　二、有時故障點距測試端較遠，回波較弱，就必須調整“長度選擇”，以便得到較強的故障回波。電纜故障測試儀設有“短距離”、“中距離”、“長距離”三種狀態?！岸叹嚯x”適合測試1km距離內的故障，“中距離”適合測試1～3km距離內的故障，“長距離”適合測試3～16km距離內的故障。

　　三、為了保證故障點的充分擊穿和有足夠的電弧延續時間，國電西高建議使用2μF耐壓35kV以上儲能電容。

　　四、在多次脈沖法測試過程中，高壓設備與故障電纜之間串有“脈沖產生器”，實際加到電纜故障相上的沖擊高壓比高壓發生器輸出的電壓要低一些。如果高壓發生器的輸出電壓已經達到35～42kV，故障點還未擊穿，此時應更換沖擊高壓閃絡電流取樣法進行測試。
