在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R=R，電路中總阻抗最小，電流將達到最大值。

　　目前，變頻串聯諧振耐壓試驗裝置主要用于交流耐壓試。

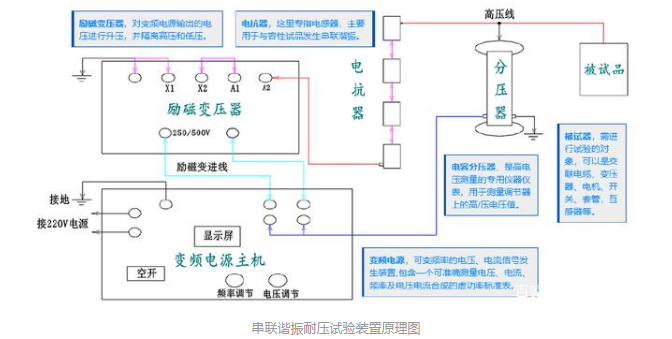

國電西高GDTF系列變電站變頻串聯諧振耐壓試驗裝置

　　眾所周知，交流耐壓試驗是高壓電力設備試驗中非常重要的一項試驗。而進行交流耐壓試驗，選擇合適的試驗設備又是重中之重。目前交流耐壓試驗設備主要有兩種：高壓試驗變壓器和串聯諧振試驗設備。

　　高壓試驗變壓器

　　高壓試驗變壓器一般分為兩個系列：一個系列高壓側電流為1～2A，一個系列高壓側電流為0.1～0.2A，試驗時根據電壓、電流、頻率、容量四點要求選擇合適的試驗變壓器，計算方法參考如下：

　　Ps=Us2wCx

　　Is=UswCx

　　該方法缺點主要是試驗電壓較低。

　　為了解決試驗電壓較低的缺點，可以采用串級試驗變壓器來提高試驗電壓，但利用率下降，比如兩臺試驗變壓器串聯，使用效率為66.7%，三臺試驗變壓器串聯其效率為50%，級數越多，效率越低，一般不會采用三級以上的試驗變壓器串聯，況且不宜搬運。

　　總之，運用試驗變壓器進行交流耐壓試驗，缺點是試驗電壓較低，試驗變壓器容量有限，很難滿足高電壓等級電力設備的交流耐壓試驗要求，一般用于實驗室。

　　利用變頻串聯諧振耐壓試驗裝置進行交流耐壓試驗，可以彌補試驗變壓器的一些缺陷，滿足現場對大容量電力設備的交流耐壓試驗要求。

　　串聯諧振試驗設備可以通過調節電感、電容、頻率，或者調解其中的兩者來實現。以前串聯諧振試驗設備主要是調解電感，但目前已調解頻率為多，此時除了考慮試驗電壓和容量外，還應該注意試驗加壓間。

　　加壓時間標準：當試驗電源頻率小于或等于2倍額定頻率時，試驗加壓時間為60s；當試驗電源頻率大于或等于2倍額定頻率時，試驗加壓時間按如下計算

　　t=120×fn/f

　　式中：t——試驗加壓時間fn——額定頻率f試驗頻率

　　切記：如果試驗電源頻率大于2倍額定頻率時，試驗加壓時間不小于15s。
